Установка опор ЛЭП: этапы работ

empstenup/ Май 23, 2018/ Сделай сам/ 0 comments

Для передачи электрической энергии на большие расстояния в основном используются воздушные линии. Одним из основных элементов данных электросетей служат опорные конструкции линий электропередач (ЛЭП). А качественная и надежная установка опор ЛЭП существенно влияет на функциональность, долговечность и безопасность всех электролиний.

В зависимости от материала, опорные столбы могут быть изготовлены из:

• Древесины. Такие опоры достаточно недорогие, обладают небольшим весом и высокими диэлектрическими характеристиками.

• Металла. Указанные конструкции имеют повышенные прочностные характеристики и способны переносить значительные механические нагрузки. Сборку каркаса необходимо проводить на установочной площадке.

• Железобетона. Эти опоры обладают высокой прочностью, стоимость работ по их установке невысокая и они не подвержены воздействию коррозии.

Установка опор линий электропередач достаточно трудоемкая операция, требующая предварительного проектирования, при проведении которого должны учитываться: напряжение, проходящее по ЛЭП, виды опорных конструкций, качество грунта и рельефа местности и многое другое.

Этапы строительства ЛЭП необходимо производить в следующей последовательности: предварительные мероприятия, проведение земляных работ, установка опор линий электропередач и их выравнивание.

Предварительный этап

Выполняется обследование участка электротрассы, обозначаются пути перемещения спецтехники. При проведении земляных работ около подземных инженерных сетей, проложенных ранее, необходимо получить разрешение на проведение данных мероприятий в соответствующих инстанциях. Рассчитывается число опорных конструкций. При помощи специалистов геодезии прокладывается ось линий электропередач, которая обозначается пикетными кольями в местах монтажа столбов. Опорные конструкции доставляются к установочным местам.

Земляные работы

В процессе прокладки ЛЭП земляные работы считаются наиболее сложными и трудозатратными. Выемки для опорных столбов делаются круглой и прямоугольной формой. Бурение скважин под столбы, обычно производится специальными механизмами — ямобурами. Глубина колодцев для монтажа опор линии электропередачи должна соответствовать величинам, предусмотренным в проекте, и зависит от вида почвы, высоты столба и оказываемой на него механической нагрузкой, оказываемой кабелями.

Установка опорных конструкций

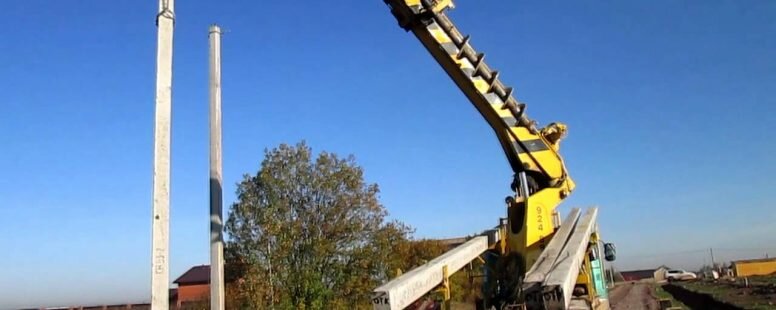

Перед выполнением завершающего этапа строительства ЛЭП производится проверка готовности выемок под фундамент и производится визуальный осмотр конструкции. При монтаже опор их поднимают в вертикальное положение, и одновременно вводят в котлован, применяя специальные механизмы, автотехнику и агрегаты.
